蠕動泵的功能介紹與故障分析
一，安全注意事項

危險：請使用與機器銘牌上一致的電源，否則將損害設備！

請勿自行拆裝機殼和改造設備內部，否則會引起故障，甚者電擊事故！

         危險：安裝和拆卸泵管時，請關閉電源，不要靠近轉動的滾輪部位，防止手指和衣物被卷入機械機構！

警告：泵管可能發生破損引起液體外溢，請采取必要保護措施，定期檢查泵管！

安裝和拆卸外部控制裝置，請務必關閉電源，防止損害設備！

        警告：再連接外控或通訊接口時，請切斷電源！

 警告：請將機器的保護地與大地連接，否則會有觸電的危險或電磁干擾！


警告：本產品不建議直接用于醫療。



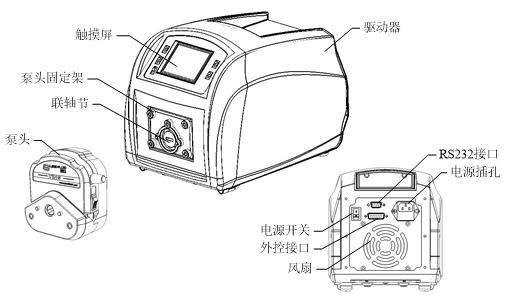

二，部件及接口

三，顯示面板及操作按鍵

：?jiǎn)⑼ｆI?？刂票玫膯?dòng)和停止
：方向鍵?？刂票眠\(yùn)轉的方向，順時針和逆時針之間切換
：全速鍵。泵以**高的轉速運行，用于充滿或排空液體
：簡易分裝。設置簡易分裝量或者啟動簡易分裝

觸摸顯示屏

A:鍵盤鎖。當鍵盤鎖定時，無法進入修改控制模式和系統參數。點擊圖標，鎖定和解鎖之間切換，圖標如下：
B:靜音鍵。觸摸提示音和按鍵音開啟或關閉。圖標如下：
C:控制模式。點擊圖標進入控制模式選擇界面，共有四種模式
l 內控模式：泵的操作由按鍵和觸摸屏控制；
l 腳踏模式：泵的啟停由腳踏開關控制，其他參數由按鍵和觸摸屏控制；
l 電流模式：泵的流量由外部模擬量4-20mA控制，啟停和方向由外部信號控制，按鍵不起作用。
l 電壓模式：泵的流量由外部模擬量0-5V或0-10V控制，啟停和方向由外部信號控制，按鍵不起作用。
D:快速設定。點擊圖標進入快速設定界面，可對累計液量和累計次數清零。圖標如下圖
E:系統設置。點擊圖標進入系統設置菜單，可再選擇相應菜單修改參數。圖標如下圖
F:流量設置。顯示當前的流量。在停止?fàn)顟B(tài)下，可點擊數值在彈出的對話框直接輸入要修改的數值，注意對話框上的數值范圍和流量單位。
G:流量單位。顯示當前的流量單位，在停止?fàn)顟B(tài)下，點擊其可改變單位。具體單位如下：
微升/分，毫升/分，升/分
H:微調鍵。實時調整流量，點擊一下加號圖標，流量增加一個**小單位；點擊一下減號圖標，流量減少一個**小單位。長按鍵持續1秒，流量快速增加或減少。如下：
I:通訊狀態。顯示當前通訊是否連接，具體如下:
J:運轉方向。顯示當前泵運轉的狀態。停機狀態下圖標顯示：
運行狀態下，以動畫方式顯示當前運轉的方向，下面圖標表示順時針轉動。
K:軟管號。顯示當前選用的軟管號。具體如下：
l 17#表示17號的軟管；
l ID0.13表示內徑為0.13的軟管；
L:轉速。顯示當前的轉速，單位是轉/分鐘。如果轉速大于**大轉速，則顯示上溢出；如果轉速低于**小轉速，則顯示下溢出。
M:累計次數。記錄所有分裝完成的次數?？焖僭O(shè)定界面下，可清零。
N:累計液量。記錄所有泵運轉傳輸?shù)囊毫??？焖僭O(shè)定界面下，可清零。
操作向?qū)В和ㄟ^(guò)向?qū)崾?，輸入要設置的參數，系統自動選擇適合要求的軟管和泵頭。
校正向?qū)В簽樘岣咻斔鸵后w的流量精度，需要對流量進行校正。根據向?qū)崾荆ㄟ^(guò)天平或量筒對傳輸液體的稱量，使其顯示值與實際流量精確對應。
注意：如需要精確顯示流量，必須進行流量校正。
常用參數：設置常用的參數，具體如下：
l 泵頭選擇：根據實際情況，選擇適合的泵頭型號。
l 軟管選擇：根據實際情況，選擇適合的軟管型號，注意：相應的泵頭對應一系列適合它的軟管。
l 紅外設定：開啟或關閉紅外遙控功能
l 語言：選擇使用的語言，中文或者英文
l 外控方式：選擇外控控制信號是電平方式或脈沖方式。電平方式是指外控信號通過保持閉合或保持?jǐn)嚅_(kāi)的方式切換狀態，如開關；脈沖方式是指外控信號通過瞬間閉合斷開來切換狀態，如無鎖按鈕。
l 通訊設定：設置通訊速率，傳輸模式或改變通訊地址。要改變通訊速率和傳輸模式點選要選擇項目即可；要改變通訊地址，點擊地址號，再?gòu)棾龃翱谳斎霐?shù)值。需要重新啟動驅動器，才可生效。#p#分頁標題#e#
l 回吸角度：在電機停止時，為防止管路中的液體滴漏，電機反方向旋轉一個角度。要設定回吸的角度和轉速，通過彈出窗口輸入數值。當角度設置為0時，此項功能失效。
信息查詢：有關蠕動泵的使用信息
l 流量曲線：顯示各個泵頭的流量曲線圖
l 系統信息：顯示軟件版本，內存容量，工作溫度等
l 運行信息：顯示本設備開機時間，運行時間和開機次數
外控接口說明

操作說明

準備工作

l 打開蠕動泵外包裝，請先對照裝箱單，檢查所有配件是否有誤或損壞，如果發現問題，請及時與廠家或代理商聯系
l 認真閱讀使用說明書，并將其放在手邊，或固定地點收藏， 以便隨時查閱
l 將泵放置在一個水平桌面上，后部距離障礙物保持200毫米以上的距離

安裝泵頭及軟管

安裝泵頭
l 把泵頭扁軸對準驅動器聯軸器的凹槽推入，轉動泵頭使泵頭后部定位孔與驅動器泵頭支架定位銷對準推入，將泵頭與泵頭支架貼合，將兩條固定螺絲穿入泵頭的固定孔擰緊。
l 扳動泵頭扳桿，打開泵頭，將軟管平順的放入泵頭內并拉直，向反方向扳動扳桿到水平位置，軟管即安裝完成。
DG泵頭
l 把泵頭扁軸對準驅動器聯軸器的凹槽推入，轉動泵頭使泵頭后部定位孔與驅動器泵頭支架定位銷對準推入，將泵頭與泵頭支架貼合，將兩條內六角固定螺絲穿入泵頭內側的固定孔擰緊。
l 將軟管平順的放入卡片并拉直，將軟管兩端管卡推入固定槽，先將卡片左端圓弧槽卡在泵頭圓柱導軌內，再將卡片另一端卡入方形導軌即可。

電源連接

    電源應與機箱后部銘牌標示使用的電源一致。將隨機附帶的電源線插入驅動器后部的電源插口。

**開機向?qū)?/h2>     在**開機或恢復默認值后開機，系統shou先進入語言選擇界面，選擇語言后進入歡迎界面，系統依次運行泵頭選擇——軟管選擇——回吸設置——校正向?qū)?，用戶根?jù)配置情況進行設置和操作。設置完成以后開機將不再執行此步驟

流量校正

通過天平或量筒對實際傳輸?shù)囊后w稱量，完成驅動器流量的校正。以下情況必須進行校正
n **開機
n 更換泵頭
n 更換軟管
n 雙泵頭傳輸同一種液體
n 重新安裝軟管
n 連續工作時間較長

保修及售后

本產品無償保修一年，在保修期內如因用戶操作不當或者人為損壞，不負責無償保修。超過無償保修期維修的，只收取材料和人工成本費用。

日常維護

l 蠕動泵無需特別維護
l 蠕動泵后面有散熱風扇，請勿遮蓋以免影響散熱。
l 蠕動泵不能用水沖洗，如果運行過程中出現泵管破裂，應及時將泵頭內液體擦干或烘干
l 請勿使用化學溶劑清潔蠕動泵及泵頭表面

故障處理

編號	故障類型	故障描述	解決方法
1	硬件	驅動器無顯示	1. 檢查電源線是否接好 2. 保險絲是否熔斷，如果熔斷請更換0.**延時保險 3. 機箱內部電源連接線是否松動 4. 檢查液晶板與主控板的連接線是否松動
2	硬件	電機不轉	1. 檢查驅動板指示燈是否亮 2. 檢查電機與驅動板連接線是否良好 3. 檢查驅動板與主控板連接線是否良好 4. 檢查工作電壓是否過高
3	硬件	電機抖動	1. 檢查電機與驅動板連接線是否良好 2. 電機過載，檢查機械傳動是否良好
4	硬件	電機只有一個方向轉動	1． 檢查驅動板與主控板連接線是否良好
5	硬件	按鍵不起作用	2． 檢查按鈕與主控板連接線是否松動 3． 檢查按鈕是否損壞
6	硬件	外控不起作用	1. 檢查連接是否正確 2. 檢查外控電源是否供電 3. 檢查外控板是否固定牢固
7	硬件	通訊不起作用	1. 檢查連接是否正確 2. 檢查外控電源是否供電 3. 檢查通訊板是否固定牢固
8	硬件	泵運行時聲音大	1. 檢查泵頭螺絲和板桿是否擰緊 2. 檢查電機與驅動板連接線是否良好 3. 在70轉/分和120轉/分聲音偏大屬于正常
9	軟件	外控不起作用	1. 模式是否為外控模式
10	軟件	流量顯示不準	1. 進行流量校正
11	軟件	通訊不起作用	2. 模式是否為通訊模式 3. 重新設定機器地址 4. 檢查是否在總線上有兩臺機器用同一地址

 #p#分頁標題#e#
保修規定范圍
◆在正常使用的情況下發生故障時，用戶可憑本保修卡、有效發票和產品獲得保修服務。
◆產品零部件屬易耗產品，則不列入免費維修服務范圍內。
◆即使在保修期內，屬下列情況，亦需酌情收取服務費。
1． 無保修卡和發票或二者其中之一的情況下。
2． 保修卡上沒有填寫購買日期、用戶姓名、購機的商店、商店公章、機型、機身號和發票號碼或擅自涂改保修卡、持非有效發票或沒有發票的情況下。
3． 故障原因系發生在機體以外者。（如插錯電源）
4． 使用不當或因天災、水災、氣候、雷擊、蟲鼠害等所導致之損壞或故障。
5． 自行檢修、改裝及不當搬動、落下或進水等原因而造成的故障。
6． 超過保修期限而需要更換零件時，則依照配件檢修價目表收費。
7． 本保修卡遺失不補，請妥善保管。
8． 本保修卡的責任范圍僅限于產品的維修，不承擔其他任何責任。
